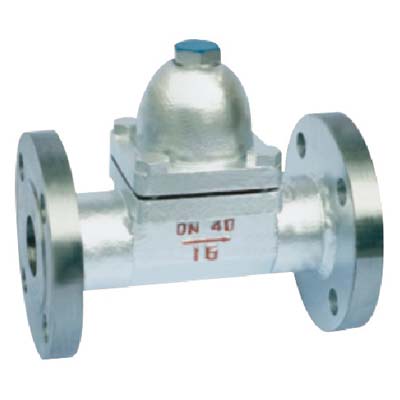

CS46H液体膨胀式膜盒式蒸汽疏水阀
点击放大
产品型号:
产品名称:
CS46H液体膨胀式膜盒式蒸汽疏水阀
产品特点:
液体膨胀式膜盒式蒸汽疏水阀是改天热静力式疏水阀的一种,它可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供汽。用汽设备的正常进行,提高蒸汽输送和热源效率,该产品其关键盛温内件,采用优质钢渡纹管,特殊焊接工艺制成,节能效果显著。
  CS46H液体膨胀式膜盒式蒸汽疏水阀的详细资料:

结构特点
1、具有排水温度调节机构,可在60-100℃之间调节,使用方便。
2、排水是连续的,而且没有噪音。
3、温度敏感元件,采用不锈钢耐腐蚀。
4、不受振动,蒸汽压力波动和水温的影响。
5、体积小、重量轻、安装方便。
6、出色的排空气能力,可耐过热的蒸汽和水温。
7、在压力范围内部是具有固定过冷和循环操作。
8、阀内装膜盒,有单组、双组、多组。适用于大量场合。
9、感温元件,耐腐蚀性强,使本阀寿命经久耐用。
10、本体有碳钢不锈钢两种,小型轻量,立式安装效果最佳,亦可任意角度安装。

产品型号 口径DN 连接方式 适用压力
Mpa
最高允许
温度℃
阀体材质 外形尺寸
L H1 H2 W
CS16H-16C 15-20 内螺纹 0.01~1.6 250 WCB 100 58 55 70
25 内螺纹 0.01~1.6 250 WCB 120 58 55 70
32-40 内螺纹 0.01~1.6 250 WCB 150 68 68 90
50 内螺纹 0.01~1.6 250 WCB 160 68 68 90
CS46H-16C 15-20 法兰 0.01~1.6 250 WCB 150 58 55 70
25 法兰 0.01~1.6 250 WCB 160 58 55 70
CS46H-16C 32-50 法兰 0.01~1.6 250 WCB 230 85 60 120

主要外型及连接尺寸
型号 公称通径 L H D D1 D2 b f Z-d 型号 公称通径 A B C
CS44F-16/25/40C 15 150 195 95 65 45 14 2 4-14 CS14F-16/25/40C 15 170 88 35
20 150 205 105 75 55 14 2 4-14 20 170 88 35
25 160 215 115 85 65 14 2 4-14 25 180 90 42
32 200 230 135 100 78 16 2 4-18 32 190 95 48
40 230 250 145 110 85 16 3 4-18 40 210 105 55
50 230 270 160 125 100 16 3 4-18 50 210 108 55


  相关产品:

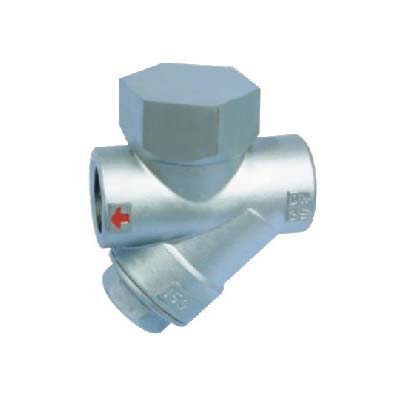

CS19H(CS69H)Y型式/热动力式蒸汽疏水阀
CS19H(CS69H)Y型式/热动力式蒸汽疏水阀
TSF-123双金属片式蒸汽疏水阀
TSF-123双金属片式蒸汽疏水阀
CS47H可调双金属片温度调整型蒸汽疏水
CS47H可调双金属片温度调整型蒸汽疏水
CS17H可调双金属片温度调整型蒸汽疏水
CS17H可调双金属片温度调整型蒸汽疏水

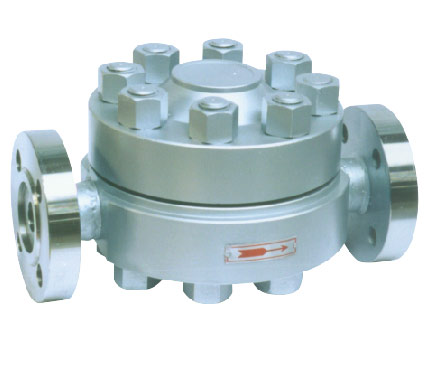

HRW150高温高压圆盘式
HRW150高温高压圆盘式
HRF150高温高压圆盘式
HRF150高温高压圆盘式
CS44H/F液体膨胀式膜盒式蒸汽疏水阀
CS44H/F液体膨胀式膜盒式蒸汽疏水阀
CS14H/F液体膨胀式膜盒式蒸汽疏水阀
CS14H/F液体膨胀式膜盒式蒸汽疏水阀
CS41H自由浮球式蒸汽疏水阀
CS41H自由浮球式蒸汽疏水阀

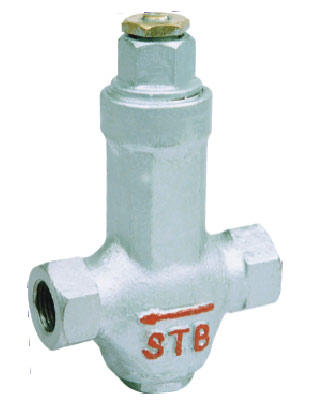

STB可调恒温式蒸汽疏水阀
STB可调恒温式蒸汽疏水阀
CS47H可调双金属片式蒸汽疏水阀
CS47H可调双金属片式蒸汽疏水阀
T47H-16C浮球式蒸汽疏水调节阀
T47H-16C浮球式蒸汽疏水调节阀
CS16H液体膨胀式膜盒式蒸汽疏水阀
CS16H液体膨胀式膜盒式蒸汽疏水阀

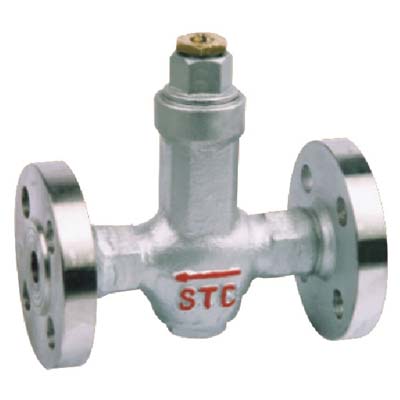

STC可调恒温式蒸汽疏水阀
