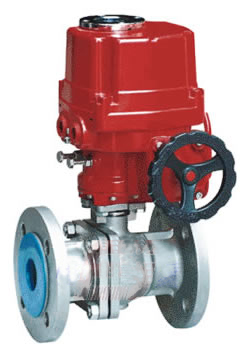

Q941F/H电动球阀
点击放大
产品型号:
产品名称:
Q941F/H电动球阀
产品特点:
电动球阀用途,电动球阀是一种转角为90°;;的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。  球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。  球阀旋转90°;;即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
  Q941F/H电动球阀的详细资料:

电动球阀技术参数

公称通径DN(mm) DN15~DN400
公称压力 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度 -40~+180℃ -40~+350℃
泄漏量 0 符合ANSIB16.104 5级标准
球体转角 90°
阀体材制质 A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料 聚四氟乙烯(常温)、特制PPL(高温)

电动球阀主要外形尺寸
公称通径DN(mm) 尺寸(mm)
L D D1 D2 b f n-d
15 108 95 65 45 14 2 4-14
20 117 105 75 55 14 4-14
25 127 115 85 65 14 4-14
32 140 135 100 78 16 4-18
40 165 145 110 85 16 3 4-18
50 178 160 125 100 16 4-18
65 190 180 145 120 18 4-18
80 203 195 160 135 20 8-18
100 305 215 180 155 20 8-18
125 256 245 210 185 22 8-18
150 394 280 240 210 24 8-23
200 457 335 295 265 26 12-23
250 533 405 335 320 30 12-25


  相关产品:
Q672气动对夹超薄型球阀
Q672气动对夹超薄型球阀
Q641气动浮动式球阀
Q641气动浮动式球阀
Q41F-16C国标球阀
Q41F-16C国标球阀
Q941F电动球阀
Q941F电动球阀

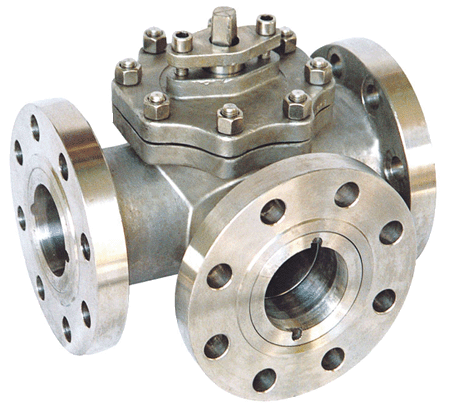

Q44F三通球阀(L型)
Q44F三通球阀(L型)

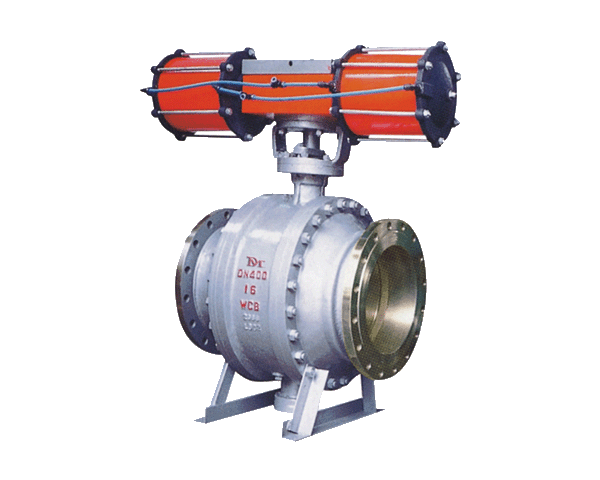

Q641F-16C/P气动O型球阀
Q641F-16C/P气动O型球阀

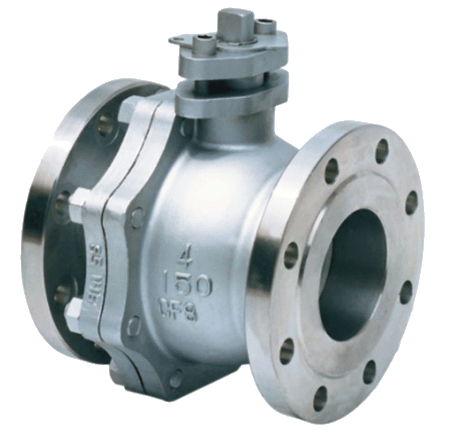

Q41F美标不锈钢球阀
Q41F美标不锈钢球阀
Q347F/Y蜗轮固定球阀
Q347F/Y蜗轮固定球阀

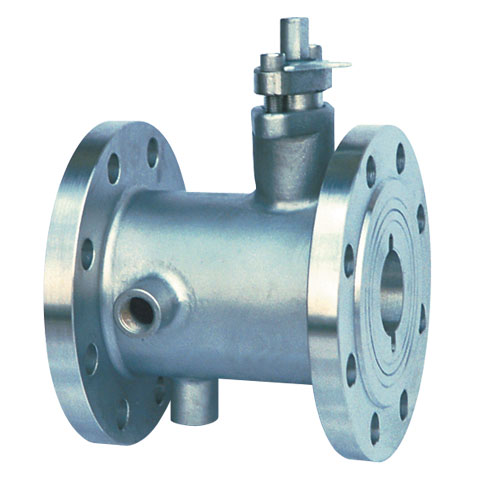

BQ41F/Y保温球阀
BQ41F/Y保温球阀

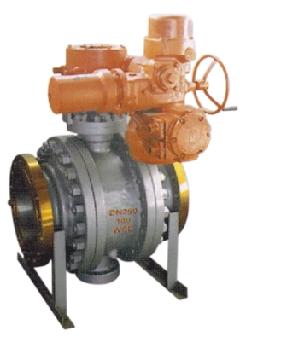

Q947F/Y电动法兰固定球阀
Q947F/Y电动法兰固定球阀
Q45F(T型)三通球阀
Q45F(T型)三通球阀
Q361F/Y焊接球阀
Q361F/Y焊接球阀
Q647H气动卸灰球阀
Q647H气动卸灰球阀

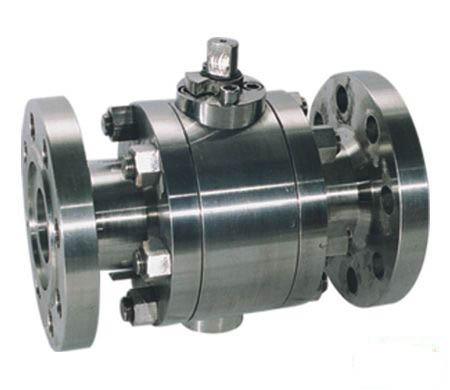

Q41H/Q11H锻钢固定式球阀
Q41H/Q11H锻钢固定式球阀

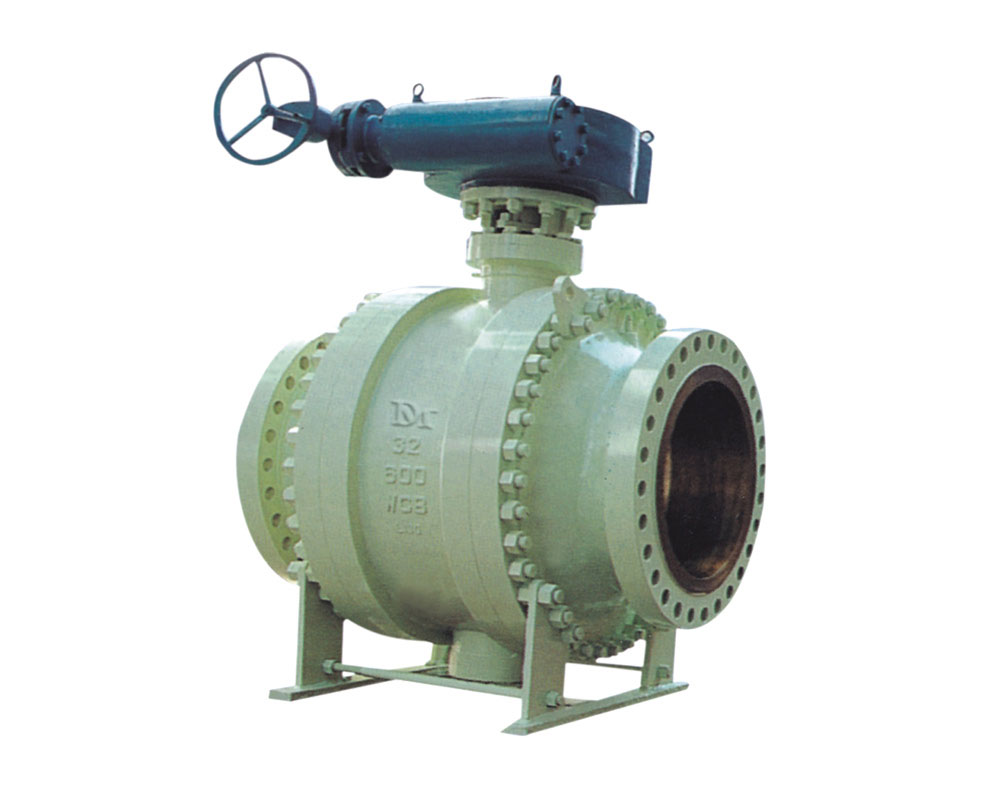

Q347F美标蜗轮固定球阀
